PLUTO (skrajni čas je že bil)

To ni zvočnik, ki vas bo vrgel na hrbet, ko boste vstopili v sobo. To je zvočnik, ki vas bo priklenil na sedežno in mu boste prisluhnili.

Čeprav sem že imel Orione, nisem se mogel upreti skušnjavi. Moram jih imeti, preizkusiti, občutiti. Originalna izvedba je dokaj "spartanska". Funkcionalno brezhibna, a na pogled neugledna zaradi enostavnosti izvedbe. Odločil sem se popraviti izgled. Znebiti se gumijastega nosilca večjega zvočnika in kovinske objemke, "gajbice" za ojačevalce, ter cevi sestaviti tako, da se ne vidijo stiki.

Začelo se je takole:



Nadrezkar je veliko prepeval:



in nastale so "košarice", ter vsi ostali leseni deli.



Po neskončnih urah kitanja in brušenja je prišlo na vrsto barvanje.

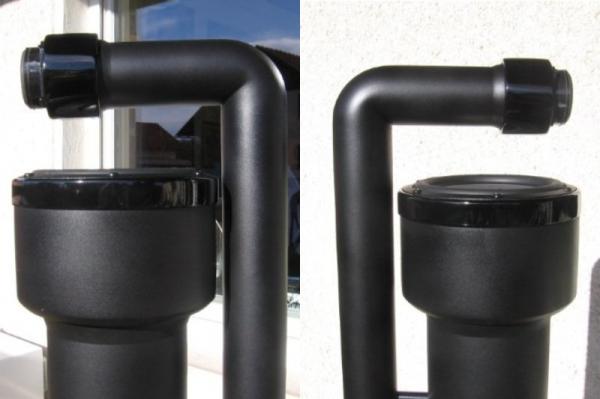

Zgoraj na prvi sliki vidite tri različne tipe ožje cevi (daljši, krajši in koleno). Iz teh delov sem sastavil cev za visokotonec. Človek nima miru, dokler vsaj malo ne preizkusi, kako bo vse skupaj izgledalo.



Ohišje za elektroniko



in elektronika.



Meritve in "peglanje"; frekvenčna karakteristika merjena na izhodnih sponkah ojačevalcev.



Pluto je v celoti aktiven zvočnik. Elektronika vsebuje napajalnik, dva ojačevalca, aktivno kretnico in aktivno equalizacijo. Zvočni enoti sta 5,25" Seas L16RN-SL in 1,7" AURA NSW2-326-8A. Prav slednji je glavni krivec, da ja Pluto nastal. Ima ravno frekvenčno karakteristiko tja do 200Hz in precej večji odmik membrane od tipičnih visokotoncev. Še bolj pomembna je njegova fizična izvedba, zaradi katere se obnaša točkasto do precej višjih frekvenc. Tipičen box zvočnik ima prehodno področje iz krožne (4Pi) radijacije v vedno bolj usmerjeno (2Pi ali manj), tako imenovano "baffle step", med 300Hz in 800Hz, odvisno od sprednje plošče in dimenzij zvočne enote. Pri Plutu se to zaradi izvedbe visokotonskega dela zgodi nad 3000Hz. Zakaj je to pomembno sem pisal v predhodnih prispevkih.



Pluto je zmožen znatne jakosti zvoka. Omejen je pri spodnjih frekvencah z zmožnostmi 5" zvočne enote in z namernim nagibom 12dB/oct (-3dB pri 60Hz). Dva ojačevalca imata kombinirano vršno zmogljivost, kot če bi poganjali ustrezen pasivni 2-way zvočnik s samostojnim 500W ojačevalcem.



Razvit je bil primarno kot DIY varianta. Izkušen graditelj bo na spletni strani LinkwitzLAB našel dovolj informacij za gradnjo. Kot vsak zvočnik je tudi Pluto rezultat kompromisov med različnimi parametri. SL je minimiziral dimenzije, ceno in se odpovedal delu zvočne jakosti pod 120Hz. Po drugi strani povečal lahkotnost postavitve na akustično najboljšo pozicijo v kateri koli sobi in s tem omogočeno zelo visoko stopnjo zvočne natančnosti, neutralnosti in prostorske resolucije. To pa zagotavlja maksimalno prepoznavo in užitke ob poslušanju programskega materiala.



Pluto je čudovit zvočnik. Nevsiljiv in neopazen, zapolne sobo s gasbo, govorom, karkoli pač poslušaš, neutrudljivo ure in ure. Pri meni je aktiven 80% časa (ostalo pripada Orionu), TV, radio, resno poslušanje glasbe. Izredno natančno prikaže oder po širini in globini. Ob ugasnjenih lučeh (zaprtih očeh) dobiš občutek, da si "tam". Zvočni spekter je uravnovešen, nič ne izstopa. Kaj mu manjka, kje so hibe? Manjka mu "šus" na spodnjem delu. To ni zvočnik za velike prostore in velik SPL, čeprav se odlično znajde pri vseh zvrsteh programskega materiala.



Mogoče boste rekli, navadil si se jih in zato so ti dobri. Skoraj praviloma se dogaja, da se navadimo na en sistem, ga sprejmemo z vsemi dobrimi in slabimi lastnostmi in celo ocenjujemo druge sisteme skozi doma pridobljeno referenco. Ni res, imam dva popolnoma različna sistema in se lahko kadarkoli resetiram. In to tudi počnem z velikim zadovoljstvom.

Zoran

[ma_coule]

Tehnično dovršeno, podano kratko in jedrnato, skratka "tipi-topi"!
Čestitke Zoran!

BTW, kako argumentiraš končne stopnje neposredno pod zvočniki in ne čim bližje predojačevalniku (krajša pot šibkega audio signala)? Vem, Mr. Linkwitz dela enako...

Za zdravje & for fun!

[Pestilence.]

Zoran, približno koliko stane komplet material za par?
_________________
Music was my refuge. I could crawl into the space between the notes and curl my back to loneliness.

[Zoran]

Hvala ma_coule.

V spodnjem delu niso samo končne stopnje, ampak tudi kretnice in equalizer. Vse skupaj je majhno in nezahtevno in s tem je dosežena tudi fleksibilnost.

Na tvoje vprašanje ti bom odgovoril. A pred tem bi rad, da ti meni odgovoriš: Krajša pot signala in kaj?

Zoran

[Zoran]

[ma_coule]

[Zoran]

ma_coule,

vem da je bilo to pavšalno vprašanje. Jaz pri takih vprašanjih nerad sodelujem, ker se ponavadi sprevržejo v mlatenje prazne slame. Vsaka situacija je lahko problematična, ali pa tudi ne. Vse je odvisno od robnih pogojev in šele ko so ti postavljeni, lahko argumentirano zagovarjamo neko odločitev. In prav to sem hotel od tebe.

Konkretno vzemiva naslednji primer: predojačevalec ima izhodno upornost 200 ohm, dolžina kabla 10 metrov, kapacitivnost kabla cca 100 pF/meter (tako kapacitivnost ima moj kabel). 3 dB roll-of bo v tem primeru pri cca 795 kHz, kar je ekstremno daleč. Kabel bi lahko bil tudi 10x daljši (ali pa izhodna impedanca večja), pa bi še vedno bilo OK. Seveda govorim o oklopljenem kablu. Moj kabel je dolg 3 metre.

"šibak audio signal" - gre za uobičajen "line level" signal. 2 do 15V praviš, to ni šibak signal, to je ogromen signal. Dober kabel bo prenesel vse "napade od zunaj". Nočem še v to temo vnašati polemiko o kablih, a enkrat bom nekje drugje to malo bolje pojasnil.

Zoran

[ma_coule]

Hoj Zoran,
ne, ne, nobene polemike nimam namena odpirati! Čisto preprosto, zanimalo me je tvoje gledanje - več ljudi pač več ve.
Morda le to, približno vem, kako je z upornostjo in kapacitivnostjo zvočniških kablov. Z "napadom od zunaj" sem imel v mislih predvsem inducirane "napade", zato pač poskušam končni ojačevalnik locirati čim bližje predojačevalniku oz. aktivni kretnici.
Niti najmanjšega dvoma pa ne more biti o tem, da ima tvoja rešitev bistveno višji WAF od moje.

Lahko noč - za zdravje & for fun!

[berni]

Mojster Zoran, to ni več DIY , to je že mala manufaktura!
Vsekakor mojstrski izdelki in pravi pristop k audio problemom.
Zadnji čas , da si stvari pobliže pogledam in poslušam.
Lp
Bernard
ps: dsp, sem samo na suho preizkušal(časa primanjkuje..).

[nomad]

Pluto je izredno domišljen zvočnik in produkt neortodoksnega pristopa. Zanimivo pri Linkwitzu je to, da ga njegovo dokaj nekonvencionalno in v marsičem izvirno razmišljanje ne postavlja v obrobje, temveč v samo jedro audio problematike. Zato Pluto ni nek odštekan eksperiment, temveč zvočnik ki rešuje (ali pa vsaj poskuša rešiti) temeljne probleme audio reprodukcije.
