Med čakanjem na material sem terminiral z BNC konektorji kabel za Audiofilla. Ob tem dobil idejo, da bi terminiral z različnimi, napačnimi vrednostmi in kako to zgleda. Digitalni osciloskop se z par posegi lahko spremeni v TDR (Time Domain Reflektometer), s katerim se da meriti odboje v kablu.

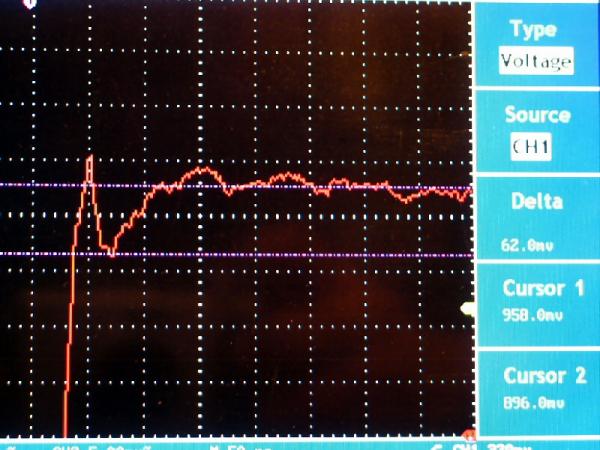

Slika 1: 75 ohmski coax terminiran z napačno vrednostjo. Vidi se odboj navzdol, ko se je digitalni signal zaradi napačne terminacije odbil nazaj proti izvoru. Ker je odboj navzdol, pomeni, da je terminirano z prenizko vrednostjo.


Z vijolično označeni markerji kažejo, da je vhodni signal 958mV, razlika je 62mV. Formule obstajajo na netu, če koga zanima, jaz bom samo računal:
Q = -62mv / 958mV
Q = -0,0647

Zl = -(Q+1 / Q-1) * 75 Ohm
Zl = -(0,9353 / -1.0647) * 75 Ohm
Zl = 0,8784 * 75 Ohm
Zl = 65,88 Ohm
Izračun pravi, da je linija terminirana z 65,88 Ohmi, glede na videno na zaslonu.

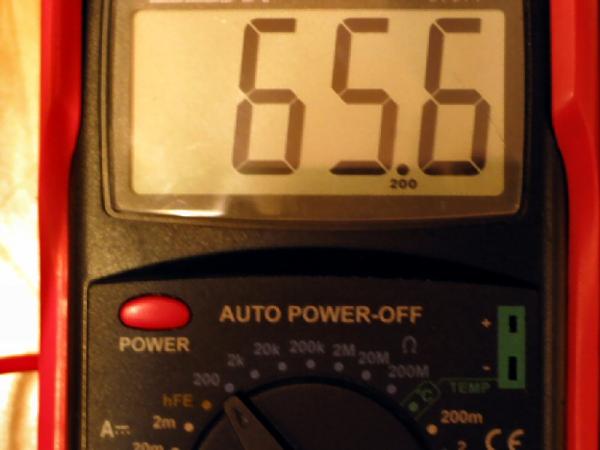

Slika2: Merjenje upora z multimetrom pokaže naslednje:

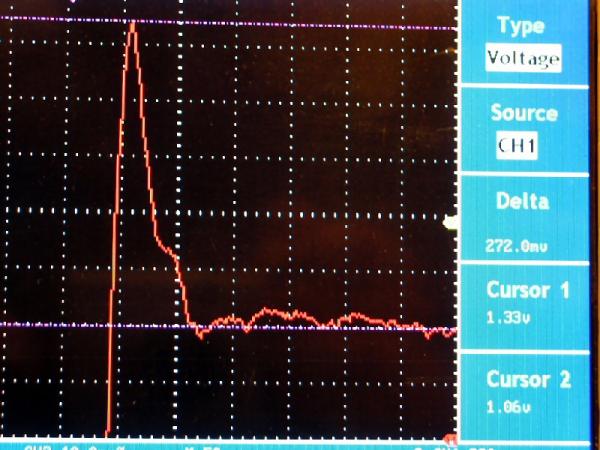

Slika 3: Gremo tokrat znova terminirat z napačno vrednostjo. Odboj gor pomeni, da je terminirano z preveliko vrednostjo.

Q = 272mV / 1330mV
Q = 0,2045

Zl = -(Q+1 / Q-1) * 75 Ohm
Zl = -(1,2045 / -0,7955) * 75 Ohm
Zl = 1,5141 * 75 Ohm
Zl = 113,56 Ohm

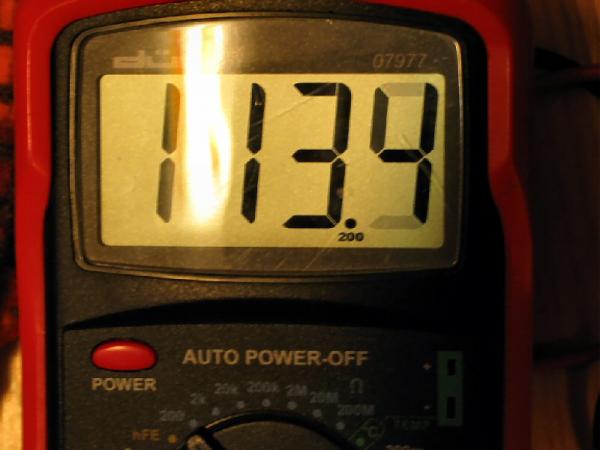

Slika 4: Merjenje upora z multimetrom, niha med 113,3 in 113,4 Ohma.


Se pa v obeh primerih vidi, da je ostal "vrh" na začetku. Enkrat večji, drugič manjši, vpliv različne terminacije, ampak v obeh primerih je ostal, ni zaobljen.
Ta vrh je pomemben zato, ker v tem trenutku receiver čip v DACu razbere spremembo stanja (logična "0" ali "1") in vsak odboj, ki bi prispel na ta vrh in ga premaknil, spremenil, zaoblil,.... takrat bo receiver napačno prebral. Jitter
Zaradi dolžine kabla so odboji prišli za tem vrhom, da je imel receiver čip čas prebrati signal. Torej v primeru neidealne terminacije je boljši daljši kabel kot prekratki. Če bi živeli v idealnem svetu, bi bila terminacija vedno idealna in ne bi bilo odbojev, dolžina pa nepomembna

Če se bo kdo spomnil, da sem svetoval dolžino kabla po naslednjem receptu: Torej Božičkov nasvet: zmeri širino Squeezeboxa v cm. Pomnoži širino z dnevom mojega posta, to je 25. Odštej od vsote dolžino svojega stopala v cm. Zapiši dobljen rezultat.
Idi v trgovino in kupi 75-Ohmski koaksialni RG59 ali RG6 kabel točno te dolžine, kot si zgoraj zapisal.
Link: http://www.audio-kontakt.com/forum/viewtopic.php?p=19782#19782

V tem primeru so odboji prišli cca 38 nS za trenutkom spremembe stanja. Nasplošno rabi signal v digitalnem coaxu cca 5 nS za vsak meter. Uporabljen kabel je malo manj kot 4 m.

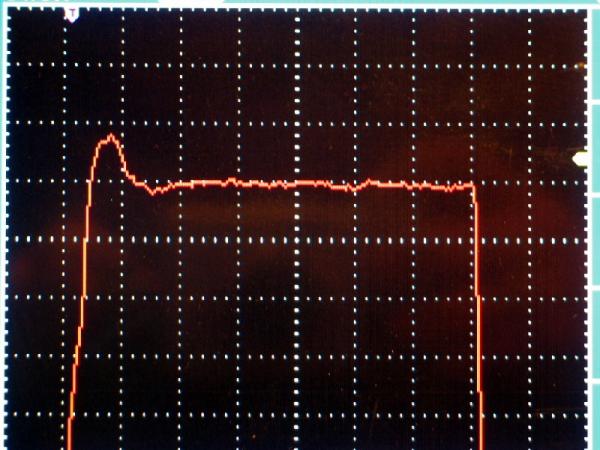

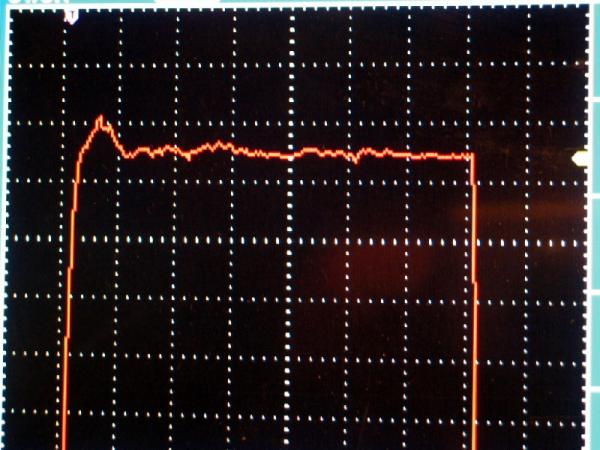

Aja, zaobljeni vrhovi dajo čudovit analogen zvok, mehak, muzikaličen, podoben gramofonu. Škoda, da so basi pridušeni, doneči in spacani, visokih pa pravzaprav ni

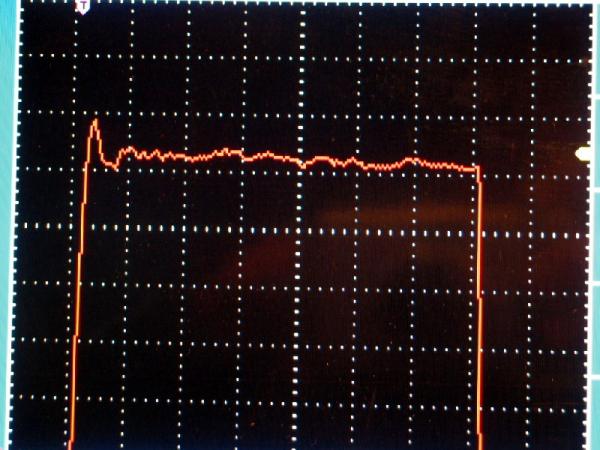

Oster vrh, kot na predzadnji sliki, pa daje "nervozen" zvok. Obilo detaljev, ampak nekam čudnih, umetnih, nervoznih. Dobri visoki in obilo detaljev, ampak po pol ure poslušanja se me loti nervoza in me vse mine

[mestn pu]

Zvok Eichmann Phonopoda na DACu in Copper Bullet RCAja.
Vse Eichmann deklarira kot 75 OHM, kabel, Belden 1505A.

Nič od opisanega ni zaznati.

Basi, precizni in globoki in ne samo to, basi imajo resolucijo, (večplastni so), kot je še nisem slišal.
Visoki in srednji, pretočni in razločni.

Očitno Eichmann ne naklada v svojih specifikacijah.
Edina preostala pomanjkljivost je, da na Squeezeboxu ni Phonpopoda.

[stormsonic]

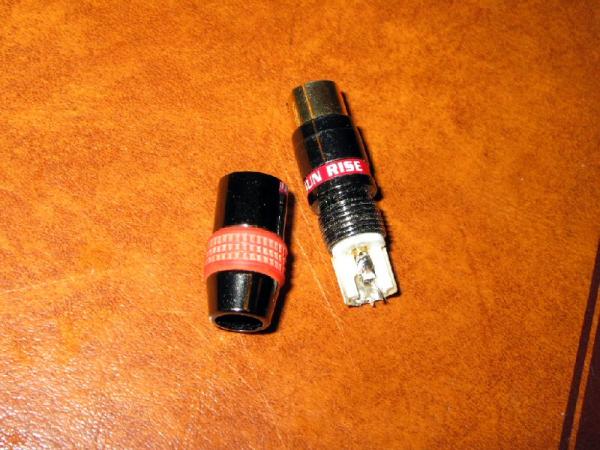

Ker sem trde glave in ker so me že večkrat prepeljali žejnega čez vodo, sem se spravil izživljat nad RCA konektor Sun Rise, ki mi ga je poslal Audiofill. Masiven, lep,...na notranji strani sredinski pin polovično obkrožen s konektorjem za maso, na zunanji strani kontakt za maso premičen, 100% ščiti sredinski pin. Prva liga, bi znal biti blizu 75 Ohmom, ampak je res 75 Ohmski, je možno prelisičiti zakone fizike? Kaj pravi TDR?

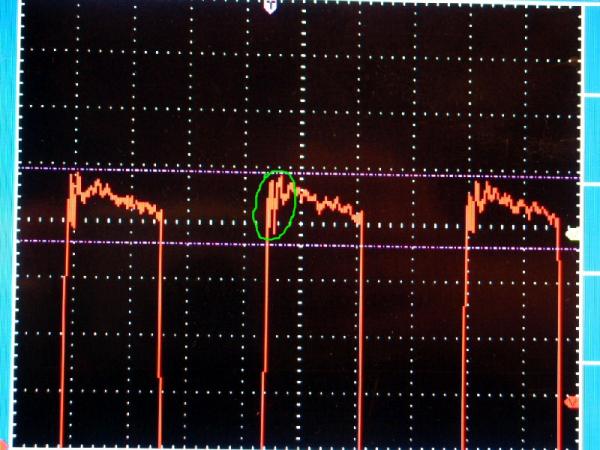

Najprej grob prelet, kako zgleda digitalni signal na 75 Ohmskem coaxu, kjer je gor RCA, terminiran s 75 Ohmi. Hmm, to ni najlepši signal, nekaj čudnega je tu, sem obkrožil z zeleno.

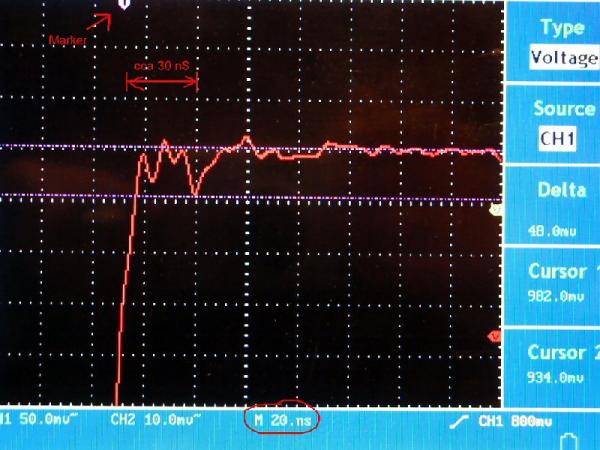

Gremo bolj podrobno pogledat, kaj so ti hribi in doline. Zgoraj rdeča puščica na marker, ki označuje 0 nS, torej začetek tranzicije.
Spodaj rdeče obkroženo 20 nS horizontalna resolucija, torej en kvadratek predstavlja 20 nS časa. Tista čudna dolina navzdol je cca 30 nS za začetkom tranzicije.
Kot sem prej pisal, hitrost signala v kablu je cca 5 nS / 1 meter, pomeni, da je signal prepotoval cca 6 metrov, da je dospel nazaj. Ja, to je tisti digitalni kabel od prej, ampak sem odrezal en kos, ni se mi dalo jemat dol BNC konektorja
Nova dolžina je cca 3 m, torej signal potuje 3 metre v eno smer, se odbije in potuje nove 3 m do izvora, skupaj 6 m, oziroma cca 30 nS zakasnitve


Opa, opa, gremo postavit cursorje in zračunamo specifično impedanco tega RCA konektorja

Q = -48mv / 982mV
Q = -0,04888

Zl = -(Q+1 / Q-1) * 75 Ohm
Zl = -(0,95112 / -1.04888) * 75 Ohm
Zl = 0,90679 * 75 Ohm
Zl = 68,00 Ohm

Očitno tudi za ta RCA veljajo zakoni fizike. Je pa hudo blizu 75 Ohmom, ampak za digitalni signal ga ravno ne bi uporabil
