Ripple

[Zuluf]

Zdravo,

Kako bi se na eleganten način izognil rippla napajalnika?

lp

[ro-bi]

Ali z stabilizacijo , ali pa z ustrezno količino kondenzatorjev.
Če je seveda to klasični napajalnik s trafom.
Če je stikalni, potem gre drugače.

[Zuluf]

ja klasični je
a so lahko problem tudi diode?
kako misliš z ustreznim številom kondenzatorjev? števila ravno ne moreš spreminjat, pol rabiš novo plato...
kako misliš s stabilizacijo?

[ro-bi]

Malo opiši, zakaj je napajalnik namenjen, kake so napetosti, moč, kaj je trenutno gor od kondenzatorjev, potem kakšen je ripple,...
Jaz sem ti na splošno napisal, če si pa ne upaš povedat, zakaj gre.

[Zuluf]

Napajalnik uporablja toroidni transformator 230V/15V - 50VA. Na vhodu je diodni mostič (4 * 1N4007), sledi C-R-C filter s skupno banko kondenzatorjev 47.000uF in uporom 4.7R.

Napajalnik se uporablja za napajanje DAC-a. Za analogni/digitalni del sta dva SuperTeddy regulatorja, posebej za analogno in digitalno napajanje.

Na izhodu iz DAC-a sem meril frekvenčni spekter brez analognega signala na vhodu. Težava je v ripplu 100Hz ter njegovih višjih harmonikih. Osnovna frekvenca rippla je 100Hz in
znaša -108dbFS. V primeru, da ripple eliminiram, padem praktično na noise floor od analizatorja.

Ali se da težavo rešit z uporabo super-fast /fast recovery diod namesto 1N4007?

[stormsonic]

eh, najverjetneje ti zvočna kartica pobira 100 Hz smetje in harmonike iz zraka. Kako si meril, si izoliral zvočno kartico od vpliva transformatorja? Si izoliral DAC od vpliva transformatorja?
_________________
My DMM will go only to 10, maybe your DMM can go to 11?

[jacoby]

Včasih je lahko vzrok za ripple pri meritvah tudi to, da nimaš DAC-PSU in merilno napravo (analizator, scope) v isti 230V vtičnici-letvi, in se pojavi brum kot izmerjena veličina, sploh kadar meriš zelo nizke vrednosti, vsaj meni se je to že dogajalo...

[Zuluf]

Testirano je bilo z XMOS dev. kitom. Brez priklopa na dac ni zaznati rippla. Za povezavo so bili uporabljeni oklopljeni kabli. Trafo je 30 cm stran od dac plate. Če bi bil razlog v interakciji s trafotom bi bil osnovni peak na 50 Hz. V mojem primeru 100 Hz najverjetneje izvira iz usmerniškega mostiča?

[Zuluf]

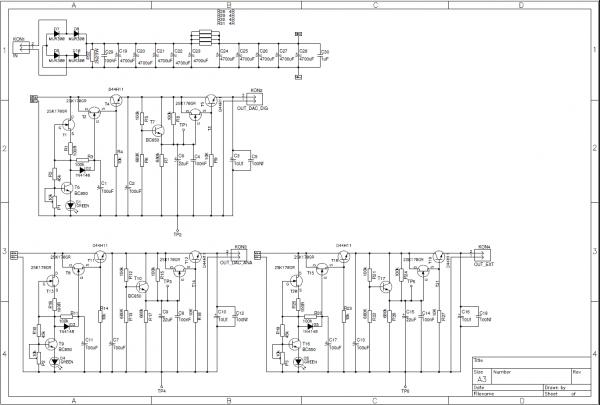

Evo ga!

[Zuluf]

Zgleda tole avtomatsko zmanjša sliko, da se nič ne vidi

[AndrejS]

[Zuluf]

Kako idejo rabim zdaj...

[AndrejS]

Sej zato te sprasujem s cim meris. Pravis, da je noise floor 108dB kar je 17-18 bitov.
A ce izkljucis DAC iz ADC-ja pade noise floor znatno nizje?

Andrej

[Zuluf]

Xmos kit ima A/D 24/192, po karakteristikah onboard ADC-ja ima SNR 104dB.

Meritve imajo skalo v dBFS, je pa res, da se referenčni signal ni umeril na maksimalni vhodni signal, ki naj bi bil 2Vrms.
Iz tega izvira napačen podatek -108dBFS. Glede na to, da ob nepriključenem vhodu ADC pokaže noise floor na -130dB
lahko na enostaven način izračunam, da je realna meritev 100Hz rippla v bistvu 86dBFS.

[Zuluf]

Je kaka ideja?
