Mejčkn mnj ... Še kdo?

[horvi]

Vpp x 0,8 = 110,4 V v približno 0.4us (odčitek z grafa)

kar da SR = 276V/us

... za vezavo v bridge pa verjetno dvokratnik le tega

[ProJet]

Bravo Horvi, natanko tako, torej v mono full-balanced bridge verziji bo pa Slew-rate znašal celih 552 V/µs, kar je za audio ojačevalec dokaj velika hitrost.

V mislih imam hitrost povečati preko 1000 V/µs s sprotno modifikacijo ob dokončnem testiranju prototipa.

Med hitrejšimi ojačevalniki (600 V/µs) je tudi Spectral DMA-260, ki ga toplo priporočam vsem, ki razmišljajo o nakupu ojačevalnika.

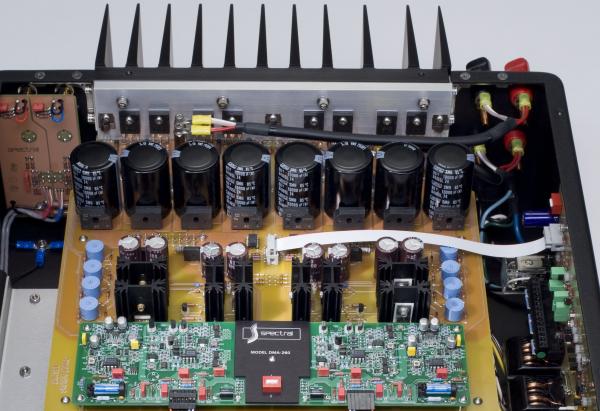

DMA-260 ima SMPS, lepo viden del na desni strani druge slike in del, ki je skrit pod centralnim vezjem.
Vsak končni mos-fet ima svoj driver in lasten AC/DC mostiček z gladilnim kondenzatorjem 10 mF/80 V. Zelo VF struktura topologije in mehanske zasnove PCB omogoča tranziente, ki so ostalim ojačevalnikom le pobožne želje.

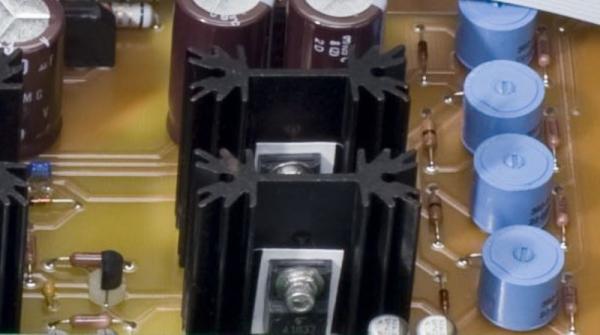

Na zadnji sliki lahko opazite odebeljenost bakrenih povezav na PCB, ki so dobakrene in pokositrane, vse v prid omogočanju velikih tokovnih tranzientov. Na desni strani so multiturn teflonski trimerji za individualno bias nastavitev vsakega driverja in s tem posledično posameznega končnega transistorja.

Zanimivo je, da mnogo proizvajalcev podatek o Slew-rate ne objavi, ker se enostavno nočejo blamirati ...

[igor0203]

Kakšen vpliv na zvok ima slew rate, če ga sploh ima? Kakšne so prednosti visokega slew rate-a napram manjšemu? Kaj pogojuje/omejuje visok slew rate?

[ProJet]

Sprememba zračnega tlaka pred pojavom in ob nastanku npr. ob udarcu na činelo, boben, ... je enormna. Prva tranzientna izguba je že pri zajemu z mikrofonom, nato pri A/D pretvorbi, programski obdelavi, D/A pretvorbi in na koncu pri vzbujanju molekul zraka z zvočniki. Tranzient kot značilnost reproduciranega materiala nas edini lahko prepriča/prevara o stvarnem dogodku tako, da ne uspemo ločiti ali je dogodek resničen ali zgolj slaba reprodukcija.
Naravni, neokrnjeni tranzient je tista bariera, ki nas po obisku živega koncerta prepriča, da z našim sistemom nekaj ni v redu.

[pasuljaris]

[ProJet]

[igor0203]

ProJet, hvala za razlago! To, kaj je slew rate sem si že pred časom prebral, nisem pa nikjer zasledil kakšen vpliv ima na zvok, kaj ga pogojuje itd.

[ProJet]

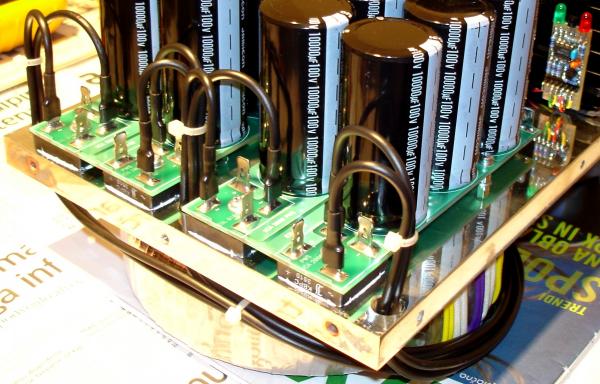

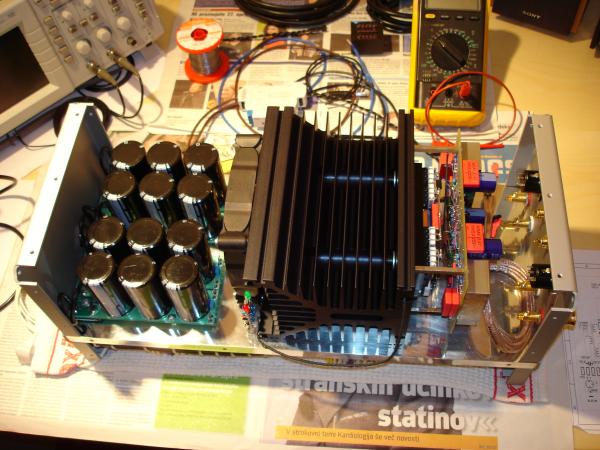

Počasi a vztrajno se CPA sestavljanka zaključuje. Danes sem nekako uspel zmontirati napajalnike in krmilno vezje, ko iz eloksacije prispeta še sprednja in zadnja stranica pa bo sledil testni zagon.

[urosst]

[ma_coule]

[ProJet]

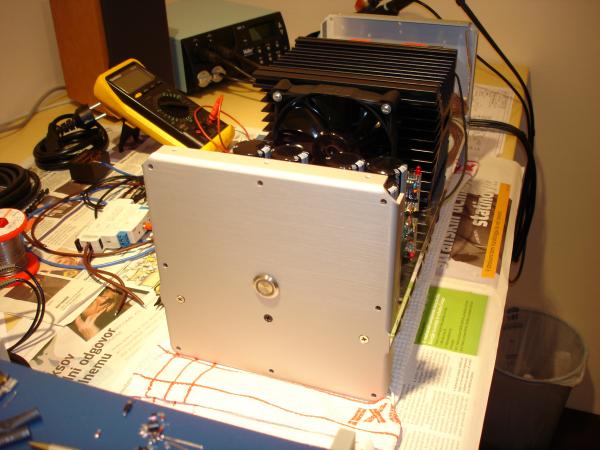

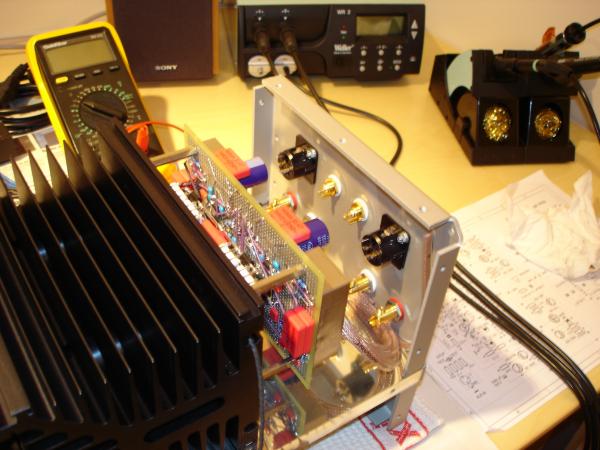

Prispele stranice in vsi priključki, manjka samo še "final touch" z ožičenjem.

Še mal DIY paše za oči ...

[Špilferderber]

gromko aplavdiranje

[mravlcax]

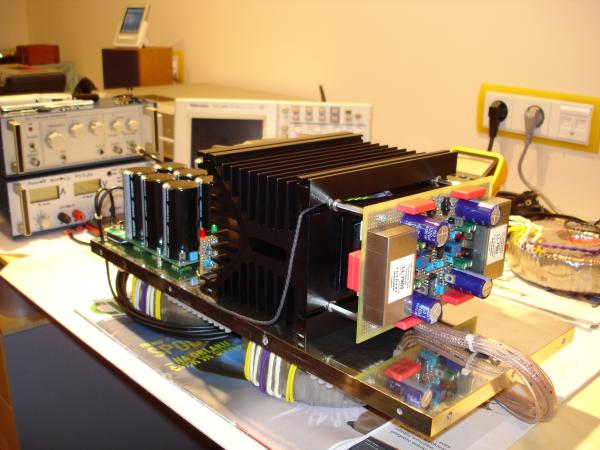

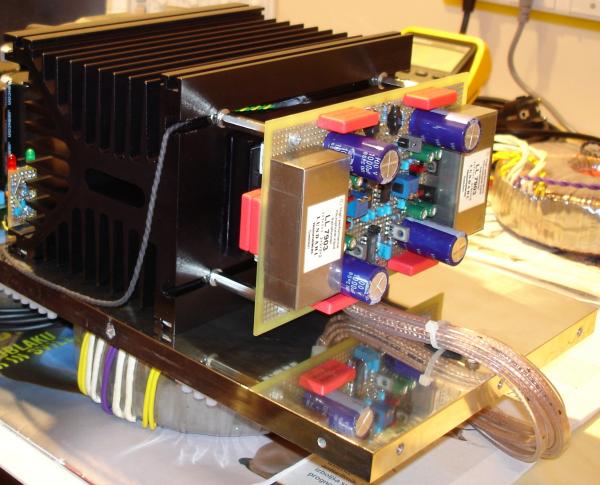

S kakšnim namenom pa je spodaj levo tisti priključev, 3pinski? Na tretji sliki zgleda kot da je povezan z Euro konektorjem.

Lp,
Aleš

[ProJet]

Spodaj desno je štiri pinski priključek za Trigger In/Out, pač za oddaljeni vklop (dva pina - vhod preko optocouplerja) in pošiljanje + 12 V DC signala naprej (dva pina - galvansko ločen izhod) na naslednjo napravo npr. na naslednji CPA ojačevalnik ipd.
