| Poglej prejšnjo temo :: Poglej naslednjo temo |
| Avtor |
Sporočilo |
mestn pu
Pridružen/-a: Sre Jan 2009 22:21
Prispevkov: 2635
Kraj: domžale
|
 Objavljeno: Ned Feb 20, 2011 08:13 Naslov sporočila: |
 |
|
Dandanašnji PC ventilatorji so bomba za hlajenje hladilnih reber.
V končni sem uporabil Papst Super Silent, ki zaradi napredno zasnovanih lopatic pri samo nekaj sto obratih "premešajo" veliko količino toplega zraka in ko je parček Papstov v ohišju, se jih skoraj ne sliši, tudi če prisloniš uho na hladilno odprtino.
_________________
Great people talk about ideas, average people talk about things, small people talk about other people. |
|
| Nazaj na vrh |
|
 |
ma_coule
Pridružen/-a: Tor Apr 2010 23:27
Prispevkov: 370
Kraj: south of the border
|
| Objavljeno: Ned Feb 20, 2011 09:49 Naslov sporočila: |
|
|
| ProJet je napisal/a: | | 1 kVA toroida sta zmontirana na spodnji strani 15 mm debele nosilne bakrene plošče in povezana z žicami na priključne sponke. |
Izgleda impresivno, a nikakor ne uspem razvozljati preostalih funkcij 15 mm debele nosilne Cu plošče...
ZZ & FF! |
|
| Nazaj na vrh |
|
|
ajka
Pridružen/-a: Tor Maj 2008 10:00
Prispevkov: 3193
Kraj: Sežana
|
| Objavljeno: Ned Feb 20, 2011 10:31 Naslov sporočila: |
|
|
| mestn pu je napisal/a: | Dandanašnji PC ventilatorji so bomba za hlajenje hladilnih reber.
V končni sem uporabil Papst Super Silent, ki zaradi napredno zasnovanih lopatic pri samo nekaj sto obratih "premešajo" veliko količino toplega zraka in ko je parček Papstov v ohišju, se jih skoraj ne sliši, tudi če prisloniš uho na hladilno odprtino. |
LP
Tudi z uporabo PSS ventilatorjev ,če se le da, se izogibajte ventilatorjev v audio namene ... Le ti so vzrok za filanje praha v napravo, ki se zaje v vse pore, da ga zelo težko odstraniš še sploh,če je take vrste, ki se dobesedno prilepi (smog ...),tudi na lopatice in v motor ventilatorja... Sem že videl samo nekaj let staro napravo,ki je znotraj izgledala kot 30 let stara "vintage"
_________________
~ ** ~ |
|
| Nazaj na vrh |
  Telefon: - |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 11:58 Naslov sporočila: |
|
|
Ja kar se ventilatorja tiče, je njegovo mesto v ohišju bolj kot ne zaradi lepšega izgleda "bloka motorja". Vsak pošten motor ima ventilator, kaj ne?
Ventilator ne bo pogosto v funkciji, sopihal bo le pri dolgotrajnejšem glasnem poletnem poslušanju, torej le občasno. V vsakem primeru ga bo termostat vklopil šele pri 45 °C v jedru hladilnika, kjer je montiran senzor, kar pri A/B bias razredu ne bo tako zelo pogosto, saj ima hladilno rebro celih 54 cm² stične površine z bakreno ploščo. Dobršnji del toplote iz hladilnika bo preko tega toplotnega stika bakrena plošča kar najhitreje distribuirala navzven na zunanje oplatne alu-stranice.
Ohišje je oblikovano in podrejeno designu Flight Recorder-ja kar pomeni, da se navzven hladilnega rebra ne sme videti, obenem pa mora toplotno jedro poskrbeti za čimhitrejšo in enakomerno porazdelitev toplotnih izgub na celotno površino ohišja. Rešitev s centralno in debelo bakreno ploščo je bila tu kot na dlani.
Uporabljen je profilni baker z malenkost večjo trdoto zaradi mehanskih zahtev, nosilnosti vseh dokaj težkih elementov, zato tanjša plošča ni prišla v poštev in je 15 mm debeline tu optimum.
| ma_coule je napisal/a: | | Izgleda impresivno, a nikakor ne uspem razvozljati preostalih funkcij 15 mm debele nosilne Cu plošče... |
Poleg toplotnih in mehanskih razlogov so v prid uporabe debele bakrene plošče tu še čisto električni razlogi.
Baker je elektromagnetno gledano odličen kratek stik in to za celotni spekter valovanja vključno z mikrovalovnim področjem kar pomeni, da se ves spekter omrežnega elektromagnetna polja iz jedra toroidov in ožičenja, ki ni le 50 Hz ampak ima še vse mogoče in nemogoče harmonike, v bakru kratko sklene in so tako elektronski elementi, vezja, žice, ... na drugi strani plošče v nekakšnem zaslonu, senci, če hočete, zelo dobro zaščiteni pred motečo indukcijo. Ohišje je na ta način razdeljeno na dve nadstropji, spodnje z indukcijsko motečimi elementi in "čisto" zgornje. V nasprotnem primeru bi dva tako velika toroida veselo "nagajala" in bi ju bilo potrebno umakniti v zunanji PWS, kar pa spet ni v skladu z designom ojačevalnika.  |
|
| Nazaj na vrh |
|
|
mravlcax
Pridružen/-a: Pet Okt 2008 17:06
Prispevkov: 84
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 13:28 Naslov sporočila: |
|
|
| ProJet je napisal/a: | .... 1 kVA toroida sta zmontirana na spodnji strani 15 mm debele nosilne bakrene plošče...
...saj ima hladilno rebro celih 54 cm² stične površine z bakreno ploščo...
...Rešitev s centralno in debelo bakreno ploščo je bila tu kot na dlani. Uporabljen je profilni baker z malenkost večjo trdoto... |
Po slikah sodeč ne vem če je tale trenutna plošča bakrena, prej aluminijasta. |
|
| Nazaj na vrh |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 13:33 Naslov sporočila: |
|
|
Hehehe, a ne, šajna kot en špegu ...
Baker, 100% baker ... res pa je, da je poliran do visokega sijaja, na koncu še sijajno kositran in čisto na koncu še enkrat spoliran. Teža plošče je pa celih 12 kg ...
P.S. Kot dokaz si pobliže poglej navojno luknjo na eni izmed slikic. |
|
| Nazaj na vrh |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 14:36 Naslov sporočila: |
|
|
OK, še nekaj detajlov in pojasnil obenem ... khhmm "velike tajne malih majstora".

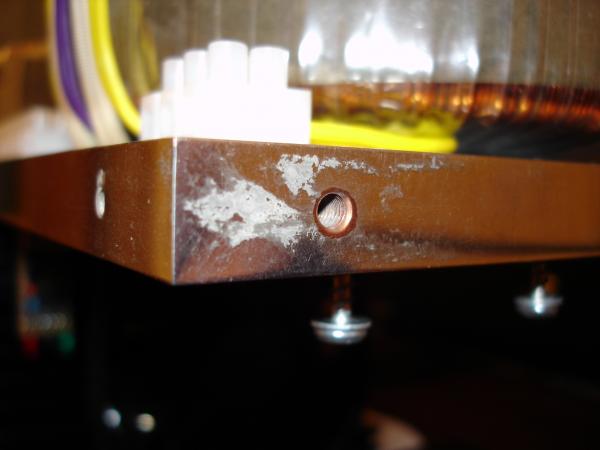

Najprej dokaz, da gre resnično za baker I. ...

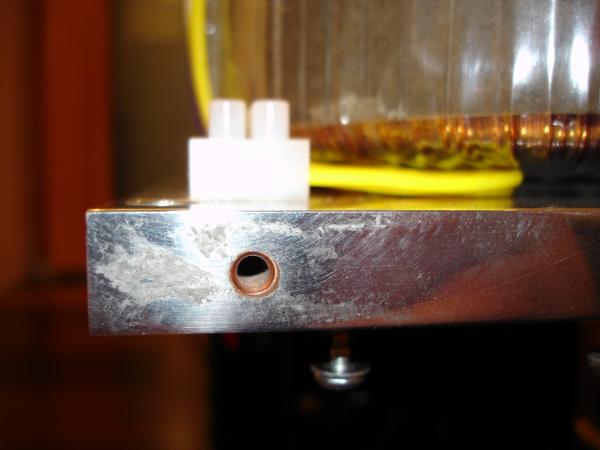

... in II. Na robovih, ki ne bodo vidni je na ne dovolj dobro spoliranih površinah, nekaj madežev, kjer je kositer lepo matiran.

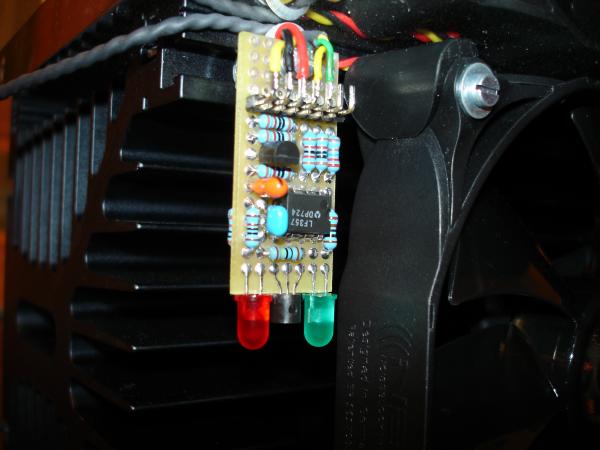

Pogled na P2P termostat in pritrditev ventilatorja, ki ima gumijaste vstavne vogale tako, da ni prenosa vibracij na hladilnik in ohišje.

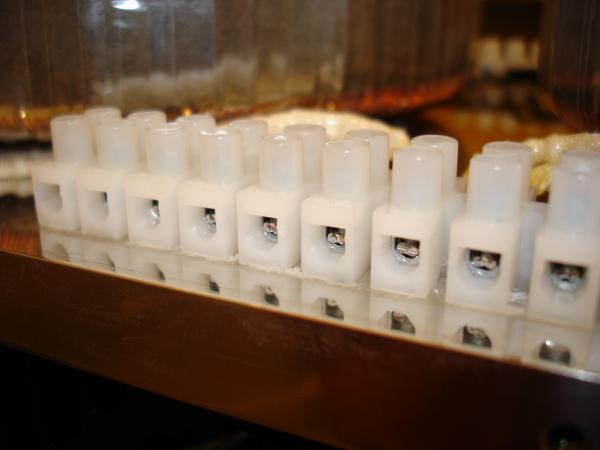

Še ena zanimiva podrobnost, mogoče uporabna za samograditelje. Namreč kontaktni material vrstne sponke ne služi prenosu električnega toka pač pa preko obeh vijakov stisne pocinjene kontakte žic na dolžini 10 mm. To pomeni, da žice neposredno nalegajo druga na drugo preko celega tunela vrstne sponke, vijaka pa jih le dobro stisneta skupaj. Na sliki se vidi, da vstopni žici segata preko celega kontakta in ravno tako bo priključena žica segala preko celega kontakta na drugo stran. S takim načinom priključitve se izognemo vplivu "prevodnega" materiala vrstne sponke, ki je največkrat nekvaliteten, celo medeninast.

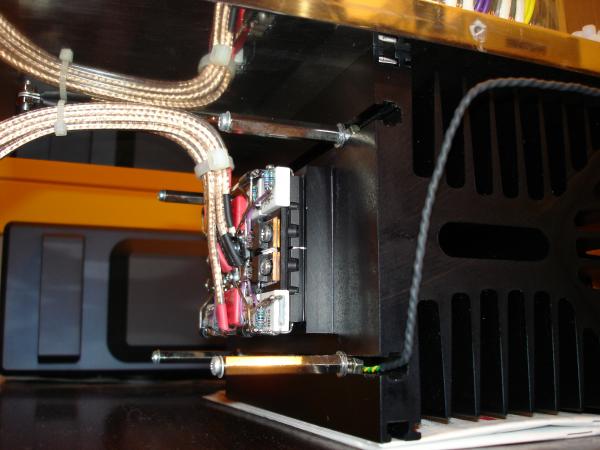

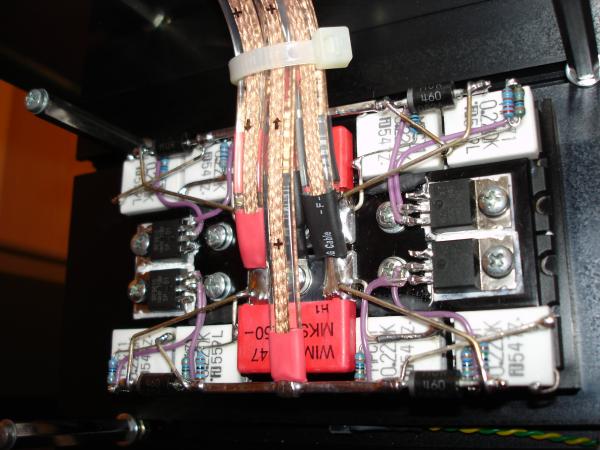

Pogled na izhodni modul, kamor je priključenih sedem ploščatih licy 2,5 mm² OFC žic, ki ravno zaradi "sendvič" načina priključitve zavzemajo zelo malo prostora.
Priključni kabel za termični senzor in izhodni modul ter njegov odsev v spoliranem kositru ...
Na štiri prazne distančnike pride zmontirano še CPA krmilno vezje, a o tem malce kasneje ...
Nazadnje urejal/a ProJet Ned Feb 20, 2011 14:53; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
ma_coule
Pridružen/-a: Tor Apr 2010 23:27
Prispevkov: 370
Kraj: south of the border
|
| Objavljeno: Ned Feb 20, 2011 14:51 Naslov sporočila: |
|
|
| ProJet je napisal/a: | | Baker je elektromagnetno gledano odličen kratek stik in to za celotni spekter valovanja vključno z mikrovalovnim področjem kar pomeni, da se ves spekter omrežnega elektromagnetna polja iz jedra toroidov in ožičenja, ki ni le 50 Hz ampak ima še vse mogoče in nemogoče harmonike, v bakru kratko sklene in so tako elektronski elementi, vezja, žice, ... na drugi strani plošče v nekakšnem zaslonu, senci, če hočete, zelo dobro zaščiteni pred motečo indukcijo. Ohišje je na ta način razdeljeno na dve nadstropji, spodnje z indukcijsko motečimi elementi in "čisto" zgornje. V nasprotnem primeru bi dva tako velika toroida veselo "nagajala" in bi ju bilo potrebno umakniti v zunanji PWS, kar pa spet ni v skladu z designom ojačevalnika. |
Hm... še manj razumem... (Ni čudno, nisem elektronik...)
Kot vemo, valovanja imajo pogosto to grdo navado, da znajo iti naokoli (ovire)...
Če je cilj to, kar praviš, čemu potem ne F. kletka? Materiala zanjo je že v tej plošči več kot dovolj...
Še to, če se ne motim, bistvo delovanja F. kletke ni debelina njene stene...
Da ne bo pomote, sicer vse čestitke za projekt!
ZZ & FF! |
|
| Nazaj na vrh |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 16:26 Naslov sporočila: |
|
|
Zadeva nima zveze z elektroniko, pač pa osnovno, elementarno fiziko.

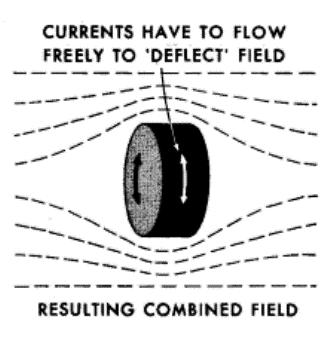

Za oviro nastane prostor brez vpliva polja, uklon polja zaradi manjka energije do katerega pride zaradi kratkostičnih tokov v prevodnem materialu - Eddy current (odvzeta energija "greje" Cu ploščo). Še vedno velja zakon o ohranitvi energij ...
Faraday-eva kletka, ki tu nima pomena pri ščitenju pred magnetnimi vplivi, bo nastala z zaključkom sestavljenega ohišja vendar pozor tu govorimo o posledicah vpliva magnetnega polja in ne zgolj električnega. Skratka teorija, preberi si na netu ... Wikipedia ipd.
Motiš se, debelina še kako vpliva, pazi, govorimo o magnetnem polju.
Debelina izbrane bakrene plošče ustreza večim kriterijem, mehanska obremenitev 12 kg transformatorjev bi tanjšo ploščo že lepo ukrivila ... |
|
| Nazaj na vrh |
|
|
stormsonic
Pridružen/-a: Sre Jan 2009 2:00
Prispevkov: 766
Kraj: MB
|
| Objavljeno: Ned Feb 20, 2011 16:51 Naslov sporočila: |
|
|
Tako kot je napisal ProJet.
Še link na Wikipedijo |
|
| Nazaj na vrh |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Ned Feb 20, 2011 17:00 Naslov sporočila: |
|
|

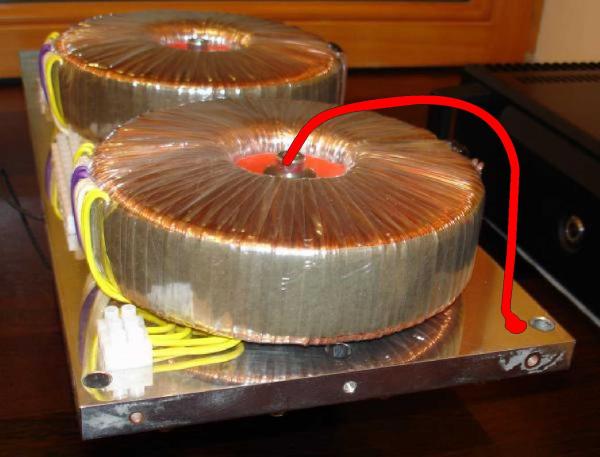

| Samo še kratko podvprašanjce: Ali ste že slišali za indukcijsko gretje? |
|
| Nazaj na vrh |
|
|
ma_coule
Pridružen/-a: Tor Apr 2010 23:27
Prispevkov: 370
Kraj: south of the border
|
| Objavljeno: Ned Feb 20, 2011 17:07 Naslov sporočila: |
|
|
| ProJet je napisal/a: | | Samo še kratko podvprašanjce: Ali ste že slišali za indukcijsko gretje? |
Imate v mislih nekaj takega...
ZZ & FF! |
|
| Nazaj na vrh |
|
|
mestn pu
Pridružen/-a: Sre Jan 2009 22:21
Prispevkov: 2635
Kraj: domžale
|
| Objavljeno: Ned Feb 20, 2011 19:24 Naslov sporočila: |
|
|
| ajka je napisal/a: | | mestn pu je napisal/a: | Dandanašnji PC ventilatorji so bomba za hlajenje hladilnih reber.
V končni sem uporabil Papst Super Silent, ki zaradi napredno zasnovanih lopatic pri samo nekaj sto obratih "premešajo" veliko količino toplega zraka in ko je parček Papstov v ohišju, se jih skoraj ne sliši, tudi če prisloniš uho na hladilno odprtino. |
LP
Tudi z uporabo PSS ventilatorjev ,če se le da, se izogibajte ventilatorjev v audio namene ... Le ti so vzrok za filanje praha v napravo, ki se zaje v vse pore, da ga zelo težko odstraniš še sploh,če je take vrste, ki se dobesedno prilepi (smog ...),tudi na lopatice in v motor ventilatorja... Sem že videl samo nekaj let staro napravo,ki je znotraj izgledala kot 30 let stara "vintage" |

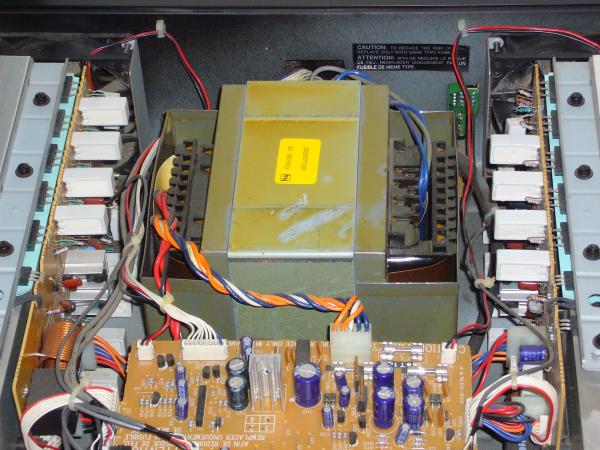

Moja končna je zadnji top Yamahin model z z trafotom, preden so šli na switchersko napajanje in je v notranjosti izjemno urejeno in domiselno zasnovana- napajalni in ojačevalni del sta popolnoma ločena od toka zraka, ki gre skozi po dve hladilni rebri L oblike na vsaki strani, privijačeni tesno skupaj, da tvorita kanal za kroženje zraka, notranjost je izjemno lepo urejena(nobenih gnezd žic in čudnih prepletov in po dobrih desetih letih uporabe je bila videti takole, ko sem jo odprl-praktično skoraj brez prahu, samo ventilatorja sta bila samo še za v smeti, umazana in ropotajoča, kot bi ju potegnil iz kakega PCja.
_________________
Great people talk about ideas, average people talk about things, small people talk about other people. |
|
| Nazaj na vrh |
|
|
ProJet
Pridružen/-a: Sre Feb 2009 17:54
Prispevkov: 1241
Kraj: Ljubljana
|
| Objavljeno: Tor Feb 22, 2011 13:12 Naslov sporočila: |
|
|

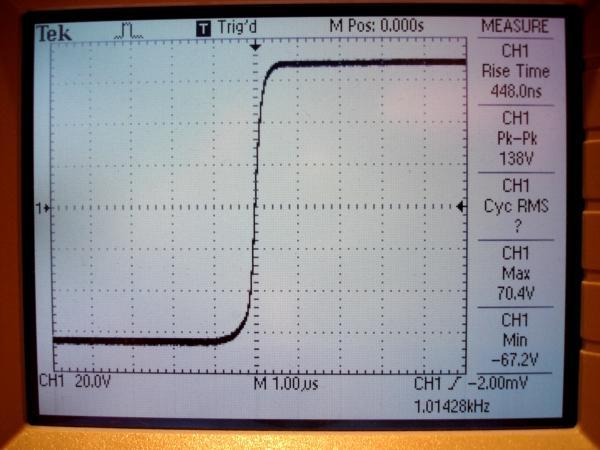

Zna kdo izračunati Slew-rate iz spodnjega merilnega diagrama? In koliko bo znašal Slew-rate v bridge vezavi?
LINK |
|
| Nazaj na vrh |
|
|
ReturnToForever
Pridružen/-a: Sre Apr 2008 13:47
Prispevkov: 240
Kraj: LJ
|
| Objavljeno: Tor Feb 22, 2011 14:58 Naslov sporočila: |
|
|
SR = 308 V/us ?
Glede Q #2 boš ti povedal... |
|
| Nazaj na vrh |
|
|
|
|
