Po parih tednih sem dokončal en mini projekt in sem se odločil da ga objavim tukajle na forumu (upam na slavospeve, da vsaj malo zadovoljim svoj ego

Moj cilj je bil narediti dizajnerske PC zvočnike, kjer sem hotel čimbolj uporabiti in tudi preizkusiti kako dobro že kaj obvladam 3D modeliranje in oblikovanje.

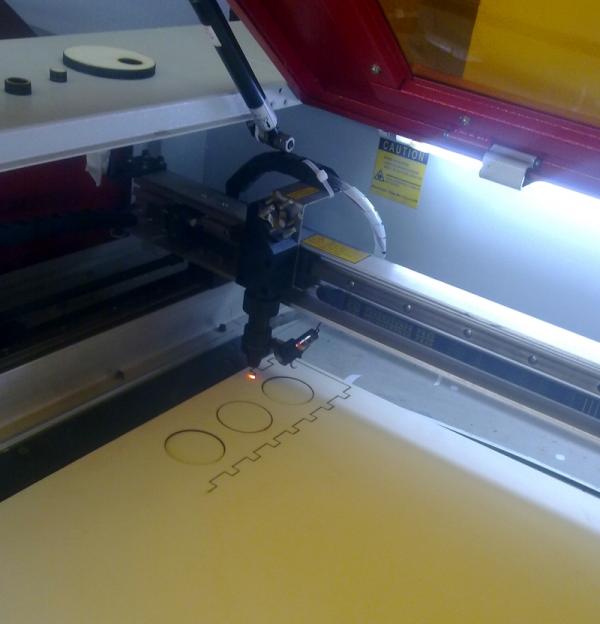

Ves material za zvočnik je bil zrezan na laser pri kolegu (hvala Marko, čeprav ne spremljaš tega foruma , in prav zanimalo me je kako bo vse skupaj pasalo - slovenksi dizajner in kitajska mašina.

Nekako bom bolj opisal sam postopek izdelave ohišja in bom manj besed namenil driverjim in zvoku.

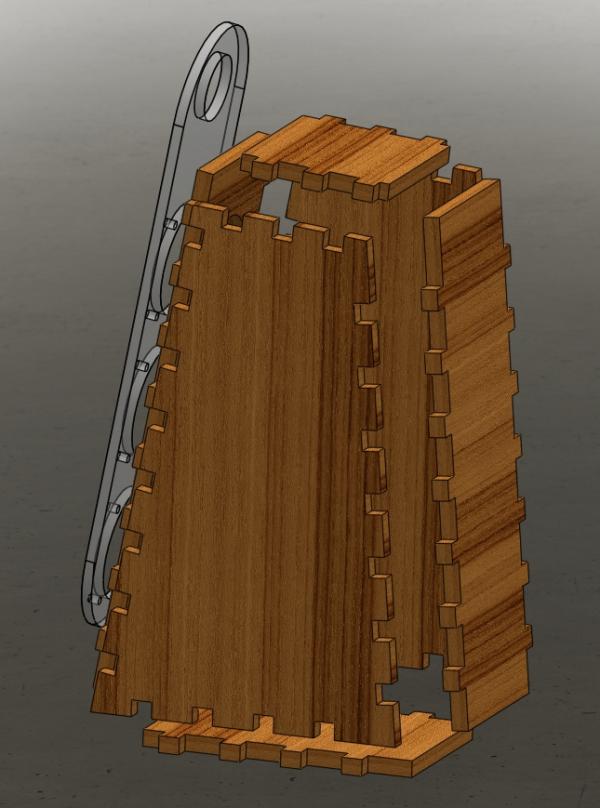

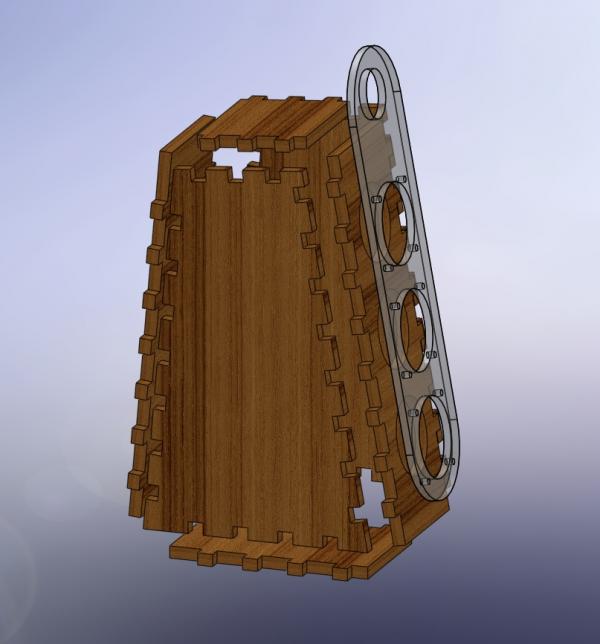

Ohišje sem si zamislil čimbolj enostavno in z vidnimi spoji (v tem je tudi catch tega projekta). Uporabil sem 10mm vezano ploščo in jo po naslednjem načrtu dal lasersko razrezati.

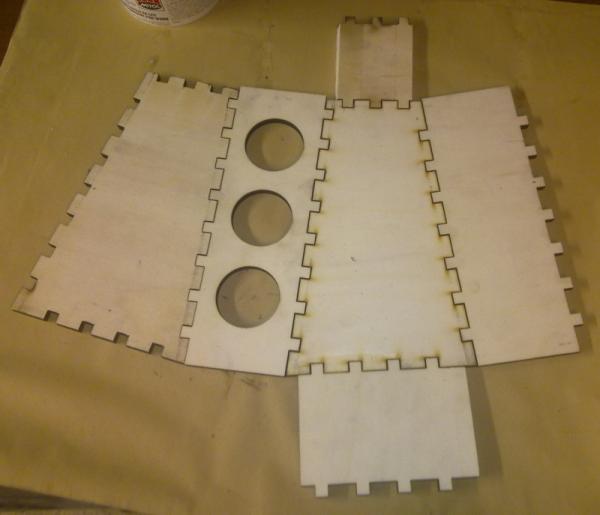

Tole se je torej lepo zrezalo na laser, jaz sem pa medtem že čakal kako bo šlo kaj skupaj.

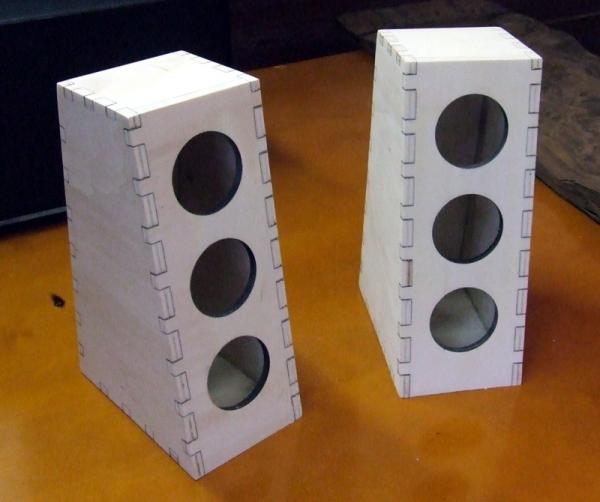

Prva testno zlaganje, vse je šlo skupaj u nulo, že brez lepila je zvočnik stal skupaj in držal obliko.

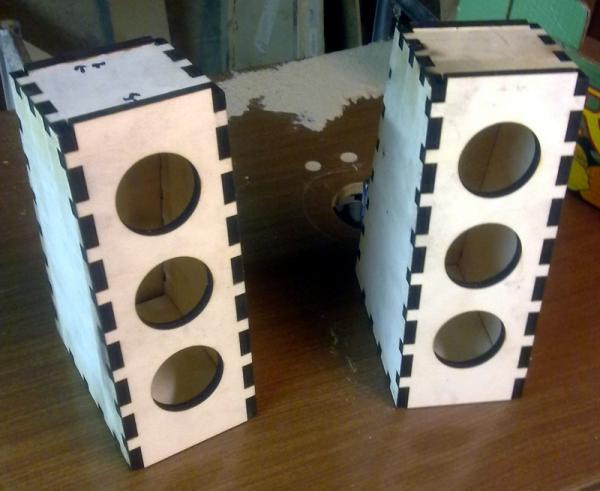

Posamezne stranice sem nato zlepil skupaj in še na koncu s tračnim brusilnikom pobrusil.
Kar je najpomembnejše je, da sem za limanje in brušenje potreboval ravno kako urco ali dve dela.


Sedaj bi lahko ohišje oblekel v kakšen furnir, ga pobarval, oblepil s folijo ali kakšnim filcem,...
Jaz sem ga pustil takšnega kot je, da so vsi spoji vidni, le dvakrat sem ga spajcal v barvi tika.

Sledilo je kr mučno sestavljanje, ki zahteva kr nekaj potrpežljivosti in mirnih živcev.

Za sprednjo fronto sem dal še izrezat pleksi steklo, malo zaradi dizajna in da sem lahko še lepo vkomponiral visokotonec.
Ja in prav vidite, kondenzator za visokotonec sem dal zunaj. Zakaj? Preprosto zato, ker normalno to ne bi nihče naredo
Za priključnice zadaj sem pa tudi izkorsistil ene poceni in dobre cable pine.

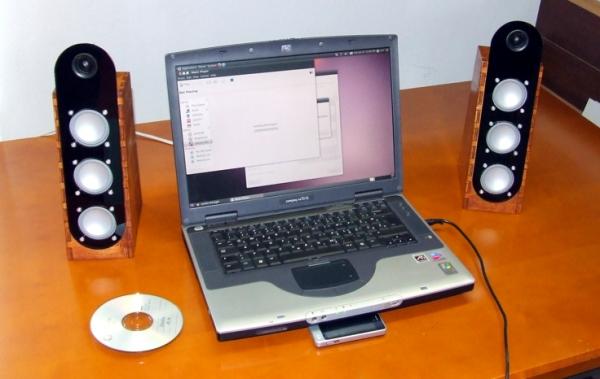

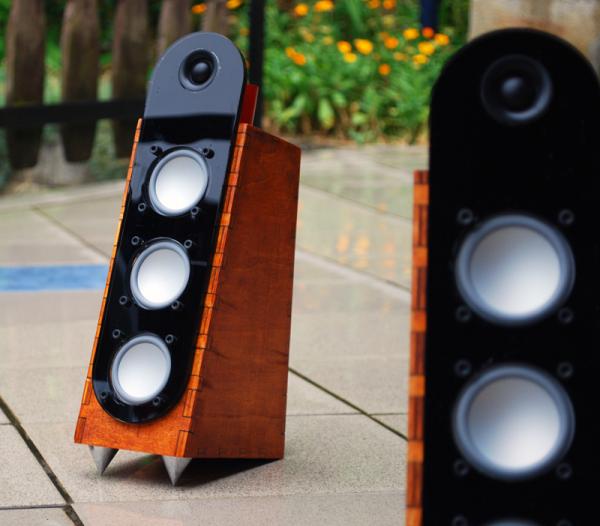

To je bilo bolj na kratko, sej je bil tud bolj manjši projekt, evo še slikce dokončanga projekta.

[brincelj]

Zelo zanimiv dizajn - tako malo kombiniran z klasiko in modernimi linijami. Če še špilajo dobro, potem pa tak al tak super!

Si tudi lakiral? So kištice zaprte?

Všeč mi je, da je drobovje zunaj! Mogoče bi se pri prozornem pleksiju še spodnje žice lepo videle (del drobovja):

[viallius]

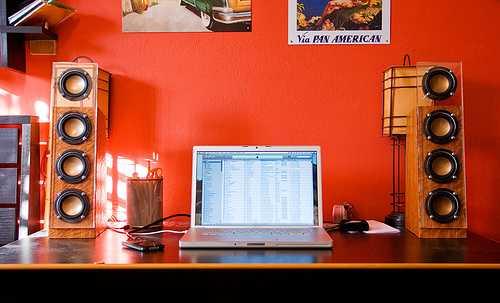

Ja tale Max, ki je naredo tele zvočnike na sliki je fula zanimiv možakar, fula prijazen in mi je rekel da mi bo celo poslal dwg file za razrez, da se bogi slovenček ne bo matral z načrtovanjem in risanjem, sam kaj češ ko so ti New Yorčani tak zasedeni, tak da sem mogo na koncu uporabit svojo glavo in zrisat komplet zvočnik - it's a good thing, sem ga vsaj po svoje lahko naredo

Kištice so zaprte in spolirane z voskom, drugega drobovja pa tako ni za videt, razen zadaj ko gre povezava v tweeterju.
Je pa tole prozoren pleksi in deluje kot da ima high gloss črni finish.

[TIGER9292]

Zelo zanimiv projekt, pohvalno Edino kar meni ni všeč so srebrni vijaki, pomoje bi lepše zgledalo s črnimi

[AUDIOEXPERT]

Tudi z moje strani vse pohvale za odličen in unikaten design !
če prav vidim,a je vezana plošča pajcana ?
_________________
TRGOVINA AUDIOEXPERT V CELJU !
www.audioexpert.si

[brincelj]

Kaj ti pa drži pleksi na škatlah? Tisti vijaki od zvočnih enot? Kako pa je povezano, da je odmaknjeno od lesa? Distančniki?

[AUDIOEXPERT]

Pravkar je Viallius pri meni v trgovini,sprednji del zvočnikov sva podstavila s spikesi in seveda,zamenjala sva vijake-črni imbusi.
Kot da stoji pred menoj drugi zvočnik !
Zvok je vrhunski za take poceni enote,vse mu je ratalo,škatla,kretnica,v bistvu je uporabil na visokih Intertechnikov Q4 kondenzator.Poskusila sva tudi 12dB,vendar je bil zvok bolj oster.2" fullrangi nimajo kretnice,ker so zelo linearni ! Žica za povezavo na visokotoncu je TRITEC intertechnikova žica,ki jo uporabljajo tudi za Tritec tuljave ! Izgleda masivno,visokotonec pa je od DAYTON AUDIO,mali neodymček,ki dela čudeže! Špilferdirber ga je uporabil v svojem sistemu !
Poslušava Audiofilov izbor glasbe in odvrtela se je Paloma Negra...
Skratka za malo denarja,ogromno muzike !
_________________
TRGOVINA AUDIOEXPERT V CELJU !
www.audioexpert.si

[viallius]

Ja točno tako pleksi je privijačen z vijaki, ki tudi držijo driverje v luknjah.
Pač to omogoča natančen model in modeliranje - luknje od pleksija so do milimetra poravnane z luknjami od driverjev in potem ni problema vse skupaj privijačiti.
Se pa bodo še malo upgradali v smislu dodatkov - vijaki in spiki - kar je seveda vse v stvari posameznika, nekdo imaje raje srebrne, nekdo pa črne
Manjši update slikic pa še sledi.

[galop]

Lep izdelek,vse pohvale za trud in dizajn.s kakšnim ojačevalnikom ga poganjaš?koliko so te prišli takšni zvočniki.
l.p

[viallius]

Jaz jih sicer poganjam z enim starejšim integrircem, ker je pač pri hiši - Marantz 1090, mam pa v planu kupit kakšen T-amp, ki mislim da bi tole z veseljem gnal.
Kolk sem dal za vse skupaj pa sploh nisem računal, ker se kar nabere nekaj materiala, enot in predvsem da ti nekdo odreže vse skupaj.
Bom malo potegnil črto čez cel projekt, da vidimo kolk me je koštalo vse skupaj

[samob]

Odlično. Dobro si jih speglal. Kar tako naprej

lp Samo

[viallius]

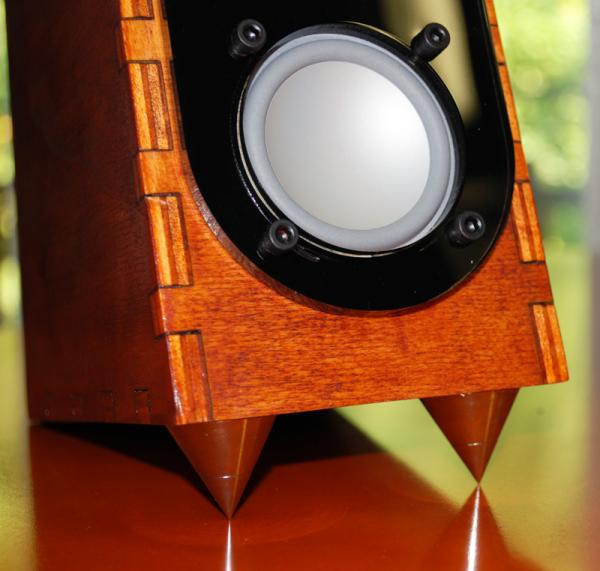

Evo na zvočnikih sem naredil še enih par popravkov, spet bolj kozmetičnih kot kaj druga. Zamenjal sem vijake na fronti in pa dodal še nogice, tako da je zvočnik še bolj usmerjen v poslušalca, če je to recimo na mizi pri računalniku.
