Obnova reciverja GRUNDIG R 35

HIFRIK

Lotil sem se obnove starega reciverja Grundig R35 super HIFI. Mislim da je letnik nekje okrog 1976-1978, Ko je tole "zverino" foter privlekel iz Germanije, je bila kot osmo čudo sveta. Za takratne čase je imel ogromnih 2x30W moči, ampak ti wati so "žgali" kot nori Twisted Evil

Spomnim se, da je zadeva delovala več kot odlično. Bila je v kompletu z DUAL-ovim gramofonom, Grundig kasetofonom in zvočniki Grundig Super-HIFI 1500 (še v uporabi), vse skupaj v lepi leseni sdamostoječi omarici. Bila je bratova last, ampak ko ga ni bilo doma ... Twisted Evil

na prvi žurki gre basovec, na drugi visokotonec...
Skratka to je bil "moj" prvi sistem, zato sem se tudi lotil obnove, nekak kot poklon "dobrim starim vremenima" [/img]

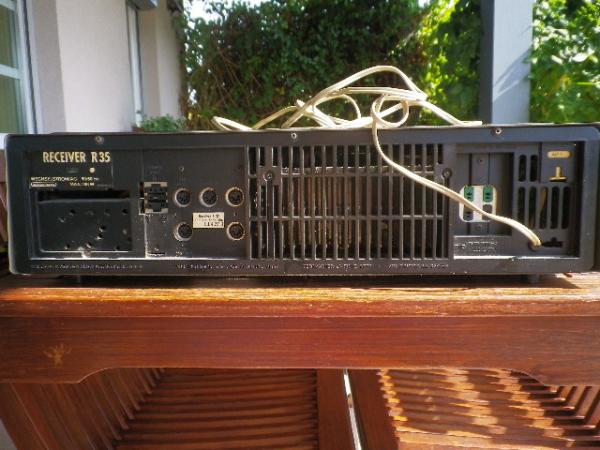

Ker je reciver "ležal" oz.ni bil v uporabi več kot 10 let je v precej slabem stanju:

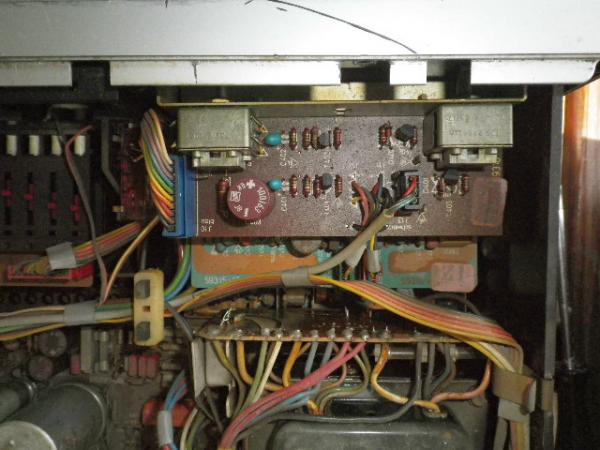

Prah

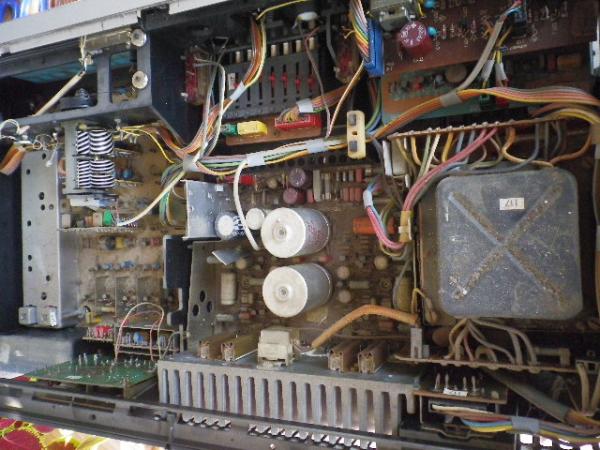

še enkrat prah...

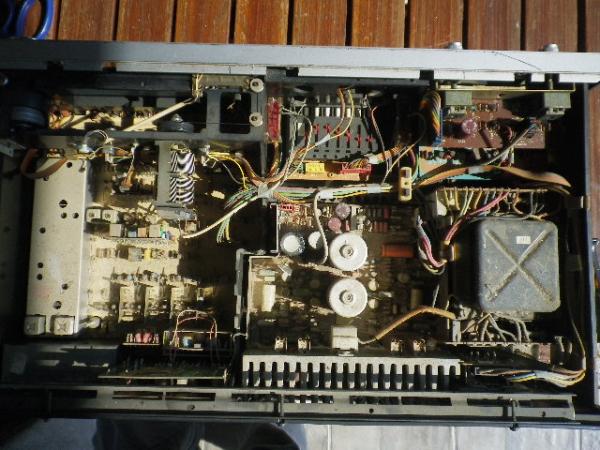

Uf, zgleda kot v stari zapuščeni kleti Sad

Najprej bom zadeto temeljito očistil, nato bom zamenjal elektrolite, montiral "moderne" zvočniške priključke in činč priključke namesto DIN, ter zamenjal napajalni kabel z IEC vtičnico ter napajalnim kablom. Na koncu sledi prebarvanje ohišja, ker je kar nekaj globokih prask. Potenciometre bom zaenkrat pustil, ker na prvi otip delujejo OK.Bom videl, ko ga vklopim.

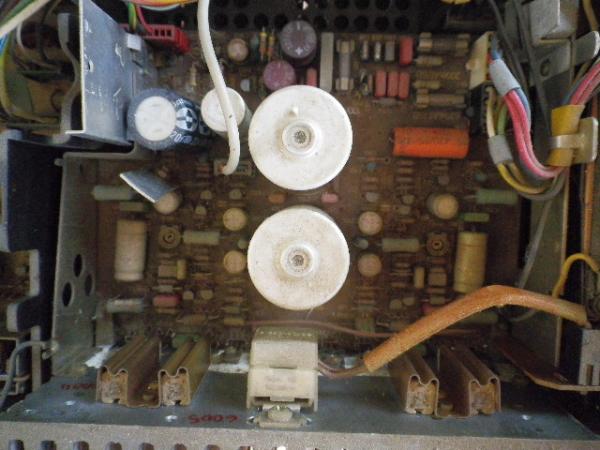

Zamenjani kondenzatorji: ta stari FRAKO elektroliti 10000uf/25V so napram novim pravi "mišičnjaki" Very Happy

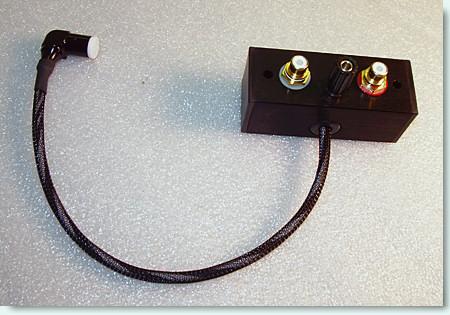

En par činčev bo dovolj:

Zaenkrat toliko. V sredo grem v Terno po ostale zadeve.
nadaljevanje sledi ...

p.s.
Ker je to moja prva "obnova", je kakšen nasvet ali predlog več kot dobrodošel.
_________________
Greetings from The Humungus! The Lord Humungus! The Warrior of the Wasteland! The Ayatollah of Rock and Rolla!

bogomir 4051 · Objavljeno: Ned Nov 11, 2012 17:57 Naslov sporočila:

Dobro premisli glede predelav na modernejše, s tem bo receiver izgubil vso vrednost originalne stare mašine. Zaželjeno je običajno to, da ga spraviš v čim boljše originalno stanje in to do poslednjega gumba in vijaka. Idealka je, če je povsem originalen, ampak izgleda, kot da sploh še ni igral.

LpM
_________________
miro

HIFRIK · Objavljeno: Ned Nov 11, 2012 18:52 Naslov sporočila:

Ne gre toliko za predelavo, kot za "lepotne" popravke . Teh par tehničnih izboljšav pa bistveno ne vpliva na zvok, kvečjemu izboljša zadevo. Gre bolj za praktičnost - možnost priključitve novejših konektorjev.
_________________
Greetings from The Humungus! The Lord Humungus! The Warrior of the Wasteland! The Ayatollah of Rock and Rolla!

Mr.Zigy · Objavljeno: Pon Nov 12, 2012 15:42 Naslov sporočila:

HIFRIK · Objavljeno: Pon Nov 12, 2012 16:41 Naslov sporočila:

E jebi ga, bormašin je že delal svoje Cool

_________________
Greetings from The Humungus! The Lord Humungus! The Warrior of the Wasteland! The Ayatollah of Rock and Rolla!

micko666 · Objavljeno: Pon Nov 12, 2012 20:58 Naslov sporočila:

Nočem odpirati nove teme zaradi enega vprašanja. Doma imam star Pioneerjev ojačevalec z oznako SA-510 HE. Rad bi ga očistil in popravil, kot to počne HIFRIK s svojim Grundigom Smile

Dolgo nazaj mi je ga je en kreten polil s pivom in je trafo crknil.
Morda kdo ve, kje bi lahko dobil trafo za ta ojačevalec oz. če obstaja kak podoben z istimi specifikacijami, ki bi ustrezen?

Na spodnjem linku so vse specifikacije o ojačevalcu, ki sem jih našel:

http://www.kallhovde.com/pioneer/tricomp/Audio/SA/SA-510/SA-510HE-HB_ART-528-0.pdf

Če sem prekršil kakšno pravilo foruma, naj se tema prestavi, kamor je treba.

LP

Mr.Zigy · Objavljeno: Tor Nov 13, 2012 03:49 Naslov sporočila:

Mr.Zigy · Objavljeno: Tor Nov 13, 2012 03:50 Naslov sporočila:

micko666 · Objavljeno: Tor Nov 13, 2012 10:13 Naslov sporočila:

Mr. Zigy, hvala za pomoč.
Na transformatorju ni nič napisano Sad

Sem pa našel sliko od ravno tega trafota, ki ima nalepko gor. Mogoče veš kaj te številke in črke pomenijo?

Špilferderber · Pridružen/-a: Čet Dec 2009 1:24 Prispevkov: 775

http://www.circuitsonline.net/forum/view/91963

Google zgleda da nima nizozemščine v svojem prevajalcu..

tak trafo je najboljš odnest do enega mojstra, ki dela trafote in naj se on ubada s tem, kakšen mora bit..

vintagesonic · Objavljeno: Tor Nov 13, 2012 12:08 Naslov sporočila:

micko666 · Objavljeno: Tor Nov 13, 2012 12:47 Naslov sporočila:

Obvladam nizozemščino. Hvala za link. Bom moral najprej poiskat enega mojstra za trafote. Namreč ne poznam nobenega v Sloveniji. Ga mogoče kdo od vas? Smile

LP

Špilferderber · Pridružen/-a: Čet Dec 2009 1:24 Prispevkov: 775

tega je kulk češ.. http://www.fts-sp.si/ recimo (tu smo že nabavljali), pa tule smo že tud naročali http://www.hitelektronik.si/, pa recimo kakšen http://www.iet-sp.si/

zdaj smo pa res že OT.. Wink

micko666 · Objavljeno: Tor Nov 13, 2012 15:33 Naslov sporočila:

Tale v Šentvidu je zanimiv, ker je blizu mene. Kam daleč se mi ne splača vozit.

Hvala za pomoč Smile

Če mi ga uspe popravit bom prilepil par slikc!

DAVOR · Objavljeno: Tor Nov 13, 2012 15:54 Naslov sporočila:

Pozdrav.

Glede na shemo je napajanje +- 33v kar znaša 2x24ac po moči pa kakih 100w , glede na 30W sinusa. Pač premeri odprtino, da spraviš trafo not.
http://www.bolha.com/stroji-orodja/elektro-material-elektronika/elektromehanski-deli/transformatorji/transformator-toroidni-pri-230v-sek-2x24v-100vanov-1274258969.html
recimo tole, oblika ni težava. Zvrtaš v sredini luknjo in lepo zmontiraš, trafo podloži z gumo pa je.

l.p.
