Dogajanje na DIY

[joztom]

Končno zalaufal aktivni sistem. Po tolikih letih razvoja je danes spregovoril aktivni sistem na Elliott 24db kretnico. Uporabljeno je 6 končnih MosFet stopenj, od 300-500W in s hitrostmi od 250 do 1000V/m_sek. Prvi vtisi so nori, muzika in izvajalci so prišli pred zvočnike in v prostor.

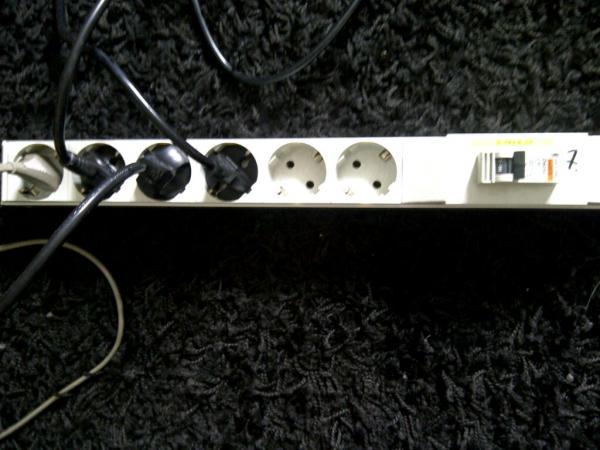

Domači Oyaiide od Alcatela s C-klaso 16A

Izvodi iz studijskih monitorjev 4301b za probo in basi od KEF B139


Končne stopnje so lastne konstrukcije v current-feedback diskretni tehniki in popolnoma zrcalni simetriji na podlagi malošumnih komplementarnih tranzistorjev. Prvi vhodni par je input buffer na tokovnih generatorjih na izredno stabilnih Gasp diodah na 1mA, naprej gre v tokovno zrcalo z invertiranim nizkoimpedančnim vhodom s cca 100Ohm. Tokovi proti izhodi naraščajo, kar zvišuje tranzitno frekvenco proti oscilaciji, na izhodu so driverji Bd139/140 na cca 25mA, ki so že del compound izhoda in zadovoljivo krmilijo MosFet izhodne hitachi/Renesas namenske audio Fet-e 2SK/2SJ, ki so na spodnji meji svojega biasa 150mA. Teoretično je to dokaj nizko, ampak vrhunska hitrost driverskega vezja jih suvereno nadzira do supersoničnih odzivov. Vse je izključno DC coupled brez vsakega kondenzatorja v signalni veji ali povratni zvezi, edino par pF za preprečevanje vzbujanja oscilacij, še Zobel filter ni dodan. Za zagotavljanje 0V na izhodu je dodan servo komparator z OP97 ki prijemlje pod 1hZ, kar da posebno jasen bas in offset nižji od 1mA, pomembno za visokotonce, direktno na izhodih brez vmesne kretnice.

[longplay]

Imaš veliko zvočnikov a vsak dan en par poslušaš.
Vidim da imaš doli na podu 3930 kako poslušaš dsd z 24 al, ali brez njega ? Kako 24 al izklopiš ko poslušaš dsd - imaš pure direct v meniju ?

[joztom]

Pod TV je še en Denon, na tleh drugi in še Yamaha SACD, ki je prižgan na sliki. V meniju Denona je tudi direktna možnost, ne samo AL24. V glavnem igrajo KEFi, čakajo pa nove kište, broadcast monitor JBL 4310b je za teste, Daliji pa so tudi za primerjavo.

[jolbe]

Ne vem če pri SACD 24AL sploh pride v poštev? Poleg tega DSD v surovi obliki denoni ne špilajo.

[stormsonic]

joztom, zanimivo.
Ampak zakaj takšno "audiofilsko" pisanje? Da bi bilo vsem razumljivo, ne bi bilo lažje napisati, da so "Gasp diode" v bistvu LED?
(pravilno: GaAsP)

Kaj pa slew rate 1000V/uS? Kateri izhodni audio MOSFET ima manj kot 25pF vhodne kapacitivnosti?
Če upoštevam še "par pF za preprečevanje vzbujanja oscilacij" (domnevam, da gre za frekvenčno kompenzacijo) in če pride na pomoč striček Miller, je teh pF še nekaj več.
_________________
My DMM will go only to 10, maybe your DMM can go to 11?

[urosst]

predpostavlam da ima mosfete te familije 2SK1058.

po datashetu lako vklopi v 180nS in izklopi vir v 60ns
od nič do 20V tok 5A.

malo matematike slave rate pri vklopu 111V/uS in pri izklopu 333V/us
to so teoretične max vrednosti pri teh pogojih.

[joztom]

Hvala za prijazno kritiko in navedbe. Zato sem to tudi objavil v DIY temi. Vezje ni podobno ničemer znanemu iz audio sveta in je ena čudna mešanica pravil gradnje. Če bi bil pogon na čip, bi bil še najbolj znan približek krmilno vezje za glave v hard disku računalnika. Izhodni del je povezan v načinu, znanem pri krmiljenju odklona žarka v osvetljevalniku na film, kar da najvišje možne hitrosti, pa zato nekaj višjo izhodno impedanco. Seveda nimam one prave vrhunske opreme za meritve, se pa spomnim odzivov na merilni progi, kjer sem to enkrat imel. Ko bo kaj dalj časa zanesljivo igralo, se še kaj slišimo.

[urosst]

predpostavljam da gre za podoben koncept ojačevalca ko ga ima Rode.

[joztom]

Niti približno ni ničemer podobno, tudi ni iz tistih knjig, katere sem dal nekdaj za kopirat, če se prav spomnim. Varianta je bila izpred 20 let s stikalnimi IRFji, ki so bistveno hitrejši, pa manj linearni in temperaturno potrebni kompenzacije. Tudi cel driver je zdaj krajši in hitrejši kot prej. Seveda pa so omejitve v znanju, ki je amatersko, to je le DIY, žal pa profiji neradi razvijajo kaj eksotičnega za dušo.

[urosst]

zakaj se pomuslu na tist amp.od tega je že več kot 10 let,spomnim
da ga je delal po topologiji video driverja ,ki je imel tokovni fedback.

sam trenutno razvijam amp na osnovi mosfeta kakor sledilnika signala

cca 150ma predtoka je dovolj da padem pod 0.02% popačenja brez
povratne vezave.imel sem velike težave zaradi bruma napajalnika,
ta konstrukcija končne stopnje je zelo dovzetna na brum,zdej
mi je to uspel rešt.verjetno jo bom že konec tedna predstavil kolegom.
