PCM2707 in PCM1795 USB DAC

mravlcax · Nazadnje urejal/a mravlcax Čet Jul 02, 2009 22:27; skupaj popravljeno 2 krat

Lep pozdrav!

Torej delam na usb sprejemniku, ki bo usb signal pretvoril v I2S format, ta format pa bo speljan v novi TI čip, ki zmore kar 32bitov. Za začetek je tu slika samega sprejemnika. Ta sprejemnik bo imel ločeno napajanje, preko usb-ja bo dobival samo podatke. S tem bi se rad izognil vse motnjam, ki jih povzroča računalniški napajalnik. Na tej verziji je še vedno napajnje preko usb-ja, bom pa tako naredil da mogoče izbirati med usb napajanjem in pa zunanjim napajanjem.

Lp Aleš

borisov57 · Objavljeno: Tor Jun 23, 2009 09:32 Naslov sporočila:

Lepo mravlcax.
Mislim, da bos zadovoljen z zvocnim rezultatom. Veliko veselja pri izdelavi in poslusanju!

mravlcax · Objavljeno: Tor Jun 23, 2009 10:47 Naslov sporočila:

Pomanjšana verzija z možnostjo zunanjega napajanja.

Lp Aleš

mravlcax · Objavljeno: Tor Jun 23, 2009 15:41 Naslov sporočila:

Tole je pa realizacija tega vezja. Manjka še par elementov, ker jih ni doma na zalogi. Tiste grde rjave fleke sem pa že očistil, sicer zgledajo manjši v živo ampak te vseeno motijo.

p.s. borisov57 hvala za spodbudne besede.

jernejc · Objavljeno: Tor Jun 23, 2009 16:04 Naslov sporočila:

@mravlcax: pohvalno. Hitro ti gre od rok. Tole z I2S formatom bi tudi mene melo. Nekje se mi valja še nekaj TDA 154... dac-ov
mimogrede...si baker pocinil ali kaj drugega?

LP Jernej

mravlcax · Objavljeno: Tor Jun 23, 2009 16:20 Naslov sporočila:

Ja baker sem pocinil. Najprej celo vezje namažem z flux penom, potem pa na eno točko v vezju nanesem malo cina in ga razvlečem v vse smeri. Bom objavil tiv in shemo, ko bom preveril vezje če deluje. Jernejc tudi sam imam doma nekaj TDA1543( če si te seveda mislil) in lahko kasneje vezje dopolnim še s tem čipom.

Lp Aleš

mravlcax · Objavljeno: Sre Jun 24, 2009 00:11 Naslov sporočila:

Kot pričakovano so se pojavile prve napake vezja in sicer v tem smislu, da sem sam narobe povezal par pinov, kar je pripeljalo do tega, da I2S izhod ni deloval, no v tolažbo mi je pa vsaj to, da je windows iz prve prepoznal čip in ga tudi uspešno inštaliral.

Lp Aleš

mravlcax · Objavljeno: Pon Jun 29, 2009 16:59 Naslov sporočila:

No sedaj i2s deluje, če bi si kdo rad sam izdelal tale modulček mi lahko napiše pod zasebno mail in mu bom poslal datoteke.
Lp Aleš

mravlcax · Objavljeno: Čet Jul 02, 2009 22:26 Naslov sporočila:

Spet malo update-ta projekta. Moram še v nabavo po ostale elemente, ki mi manjkajo. Treba je še naredit regulirano napajanje potem pa prvi priklop itd...
Lp Aleš

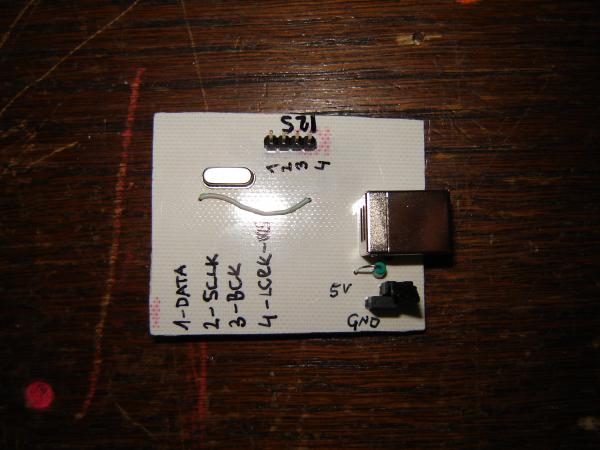

p.s. USB->I2S ploščico sem malo modificiral in sicer nima več možnosti zunanjega napajanja, ker nekako ni delovalo, moral bi dodati tudi 3.3V, vrjetno bom dodal ko bo to vezje preizkušeno.

victorinox · Objavljeno: Čet Jul 02, 2009 22:36 Naslov sporočila:

mravlcax · Objavljeno: Čet Jul 02, 2009 23:06 Naslov sporočila:

Klik
Ta link zaenkrat podpira samo 10 downloadov, bom ga na vsake toliko časa osvežil, drugače pa ZS.

Lp Aleš
